Замена АКПП 42RE на AW4 на Grand Cherokee.

[Ёсик]

Сообщение от qwadro

1) Можете объяснить, где находится и как выглядит реле отсечки? выводить туда провод от D14 предварительно установив пред на 30 ампер. Нужно ли на реле отсечки что-то отрезать? К какой ножке реле подключать?
2)С10 тяну провод, по дороге подключаю через скрутку к 29 ножке "SBEC" (на сбеке этом указано где какая ножка?) и далее к выключателю стоп-сигнала (а где он находится и к какой ножке подключать?).
3)D2 к 22 ножке подключим "SBEC"
4)D3 к 4 ножке подключим "SBEC"
5)D-7 заземлить к корпусу авто.
6)D-16 куда подключать?
7)"прводА-на+вдатчике парк нейтраль,провод В на землю в косе соленоидов" - можете объяснить, не понял данную фразу.

я же говорю тут вс есть:
1) 57 Питание С реле отсечки (ASD)
2) и тд и тп...
2) куда тянуть он уже везде протянут - к 29 его.
6) 9 там русскм языком написано

задний ход тока в косе найти - выше почитай указано даже где его снизу искать

http://jeep.avtograd.ru/grand_cherok.../connector.htm

[Ёсик]

преды конечно можно поставить

[Ёсик]

Тут тема о замене авешки на рестайл:
https://jeep-forum.ru/forum/showthread.php?t=42580

[mixanizator]

Сообщение от turok1985

СЯ ЕГО СДЕЛАЛ!!!! машина паехала

Придумал как свапить датчик дпкв 42re на AW4.

Датчик от AW4
переделанный от 42re
15 минут, дрель, болгарка. И никакой возни с перепайкой проводов))

ВАЖНО! нужно выдержать расстояние по высоте от драйв платы.

[Ёсик]

mixanizator зачёт! а теперь перезалей фото на форум. а то в хренорадикале мне например не видно - антивирус закрывает от меня тот хреносайт

[Chatl]

Сообщение от Ёсик

mixanizator зачёт! а теперь перезалей фото на форум. а то в хренорадикале мне например не видно - антивирус закрывает от меня тот хреносайт

[mixanizator]

Сообщение от Ёсик

mixanizator зачёт! а теперь перезалей фото на форум. а то в хренорадикале мне например не видно - антивирус закрывает от меня тот хреносайт

Спасибо! Ну фото уже перезалили (и за это спс). А вот таперча хтоб подробный, пошаговый мануал (желательно с иллюстрациями) по совокуплению и инсталляции авэшных мозгов в тело гранда. А то прокурив тему я как то мягко говоря не понял. Связки толковой нет.
Вот енто было бы мега здорово!

[Ёсик]

Так щас ставлю в WJ авешку - могу только его илюстрировать. Хотя...
вечером постараюсь скан сделать - с буквенным подсказывателем ))
впринципе всё есть в автограде но разбросано.

[mixanizator]

Да прибудет с Тобой Сила! А то чую застопорюсь я на этом этапе. Ну не дружу я с проводами. если только на уровне домашнего электрика ))

[Ёсик]

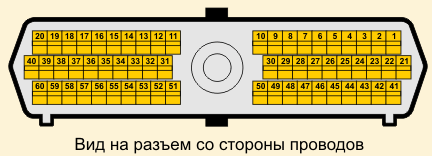

ФИШКА ЭБУ




ФИШКА TCU AW4 ( на ней впринципе цифры есть - нету только букв - но по логике количества проводов на каждой стороне с привязкой к цифрам - легко понятно где С а где D)



слево указаны два цвета это:
Примечание: в обозначении цвета провода в числителе стоит цвет самого провода, а в знаменателе - цвет полоски.
* - обозначает витую пару

буду писать - номер провода в фишке ЭБУ - и через дефис номер провода в фишке ТСU АКПП. информация отсюда http://jeep.avtograd.ru/grand_cherok.../connector.htm

4 Черный/светлосиний* "Земля" датчиков - D3
22 Оранжевый/темносиний*Датчик положения дроссельной заслонки - D2
29 КоричневыйВключатель стоп-сигнала (—) - C10
9 Светлосиний/красный*Питание с замка зажигания - D16
57 Темнозеленый/черный*Питание с реле отсечки (ASD) - D14
12(или 11 тоже самое)Черный/светлокоричневый*"Земля" питания - D7( а так же остальные массы на TCU)


на схеме из автограда на датчике парк\нейтраль нету обозначения одного провода - завтра добавлю какого именно.
